ASME B 16. 48 Kaltiniai akinių žaliuzių angos plokštelės tarpiklio žiedo irklas

1. Kas yra akinių aklas arba figūra 8 aklas?

Akinių akligatvis yra slėgį išlaikanti plokštelė, kurios vienas tvirtas galas ir vienas atviras galas yra sujungti su mažu nosies gabaliuku (maža pririšimo juosta). Dabar pažvelk į šio aklo įvaizdį. Kadangi akinių akinių pora ar skaitmeninis skaičius yra aštuoni, akinių žaliuzės taip pat žinomos kaip 8 aklas ir kartais kartu vadinamos 8 akinių aklais.

2. Irklas tuščias arba „Spade“ arba „Slip Blind“

Irklas tuščias arba kastuvas yra panašus į tvirtą akinių žaliuzės galą. Rankena privirinta specialiu žaliuze. Žiūrėkite vaizdą.

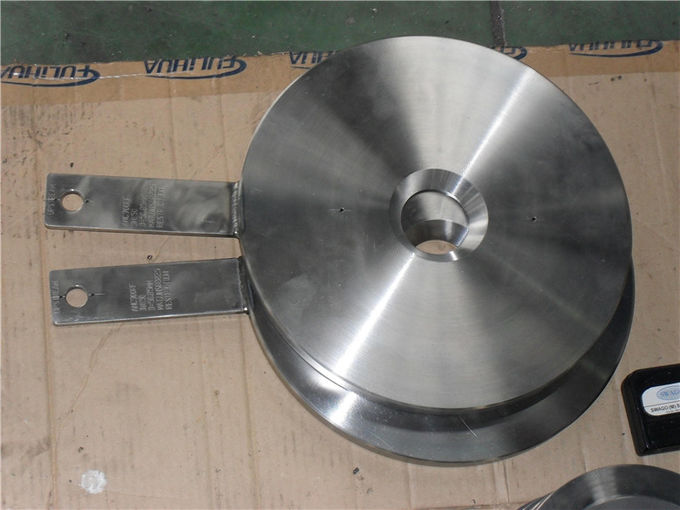

3. „Paddle“ tarpiklis arba tarpiklio žiedas

Irklas tuščias arba tarpiklis žiedas yra panašus į atvirą akinių žaliuzių. Rankena suvirinta su ruošiniu. Žiūrėkite vaizdą.

4. Akinių žaliuzių, kastuvų ir tarpiklių naudojimas

Akinių žaliuzės, kastuvai ir tarpinės yra naudojamos siekiant užtikrinti lankstumą priežiūros metu. Todėl projektuojant vamzdynų sistemą būtina atsižvelgti į tai. Ruošiniai montuojami horizontalioje linijoje. Apskritai galite pamatyti akinių aklojo flanšo naudojimą šioje vietoje;

. Statinės įrangos įleidimo ir išleidimo vietose

. Sukamosios įrangos įleidimo ir išleidimo vietose

. Prie kūrenamojo šildytuvo įvadų ir išleidimo angų bei išleidimo angų

. Apvažiavimo linijoje

. Esant ribotam akumuliatoriaus kiekiui

5. Akinio aklųjų flanšų klasė GG; Tipai

ASME B 16. 48 standartas, apimantis linijų ruošinius. Šis standartas apima akinius, akmenis ir tarpines, kurių slėgio klasė yra 150, 300, 600, {{5}}, 150 0 ir { {7}}, kaip nurodyta ASME B sąraše 16. 5.

6. Galima įsigyti tokio tipo žaliuzių;

. Pakeliamas veidas

. Moteriški žiedai-sąnarių ruošiniai

. Vyriški žiediniai-sąnariniai ruošiniai

7. Daugiau informacijos apie C2 7 6

Hastelloy lydinio C 276 vamzdžių flanšų cheminė sudėtis

Įvertinimas	C	Mn	Si	S	Co	Ni	Kr	Fe	Mo	P
C276	0. 010 maks	1 .00 maks	0. 08 maks	0. 03 maks	2. 50 maks	50. 99 min *	14.50 – 16.50	4.00 – 7.00	15.00 – 17.00	0. 04 maks

Hastelloy C 276 plokštelių flanšų mechaninės savybės

Elementas	Tankis	Lydymosi temperatūra	Tempiamasis stipris	Derlingumo jėga (0. 2% pokytis)	Pailgėjimas
„Hastelloy C“ 276	8. 8 9 g / cm 3	1370 °C (2500 °F)	Psi - 1, 15, 000, MPa - 790	Psi - 52, 000, MPa - 355	40 %

Ekvivalentiški C 276 Hastelloy pramoninių vamzdžių jungių laipsniai

STANDARTAS	WERKSTOFF NR.	UNS	JIS	GOST	EN	ARBA
„Hastelloy C“ 276	2.4819	N10276	Šiaurės vakarų 0276	ХН65МВУ	„NiMo“ 16 Cr 15 W	ЭП760

8. „Hastelloy“ jungės standartai / tipai ir slėgio klasė:

ASME / ANSI B 16. 5	Suvirinimo kaklo flanšas, slydimo ant flanšo, aklino flanšo, aukšto stebulės aklino flanšo, lizdo suvirinimo flanšo, apkabos jungties flanšo, sriegio flanšo, žiedo tipo jungtinio flanšo
SLĖGIO KLASĖ	150, 300, 400, 600, 900, 1500, 2500
ASME / ANSI B 16. 47	Suvirinimo kaklo flanšas, aklinas flanšas [A serijos&stiprintuvas; B]
SLĖGIO KLASĖ	75, 150, 300, 400, 600, 900
ASME / ANSI B 16. 36	Suvirinimo kaklo flanšas, slydimo ant flanšo, srieginis flanšas
SLĖGIO KLASĖ	300, 400, 600, 900, 1500, 2500
BS 4504 SEC {{1}}. 1	Suvirinimo kaklelio flanšas, paslėptas flanšas su įvorėmis, paslėptas srieginis flanšas, vamzdžio galas su flanšu, plokštelinis flanšas, laisvų plokščių flanšas, laisva plokštė su suvirinimo kaklo flanšu, tuščias flanšas.
SLĖGIO KLASĖ	PN 2. 5 Į PN 40
BS 4504 [ 1 DALIS]	Suvirinimo kaklelio flanšas, sujungtas ant slankstymo pritvirtintas antgalis su sriegiu, plokštelės flanšas, laisva plokštė su suvirinimu ant plokštelės apykaklės, tuščias flanšas
SLĖGIO KLASĖ	PN 2. 5 Į PN 400
BS 1560 BOSS	Suvirinimo kaklelio flanšas, lizdo suvirinimo flanšas, užmaunamas flanšas, aklinas flanšas, prisukamas pagrindinis flanšas, apvyniotas flanšas
SLĖGIO KLASĖ	150, 300, 400, 600, 900, 1500, 2500
BS 10	Suvirinimo kaklelio flanšas, plokštelės antbriaunio flanšas, prisukamas pagrindinis flanšas, slydimo pagrindinis flanšas, aklinas flanšas
LENTELĖ	D, E, F, H
DIN SPRENDIMAI	DIN 2527, 2566, 2573, 2576, 2641, 2642, 2655, 2656, { {8}}, 2628, 2629, 2631, 2632, 2633, 2634, 2635, {{16 }}, 2637, 2638, 2673
SLĖGIO KLASĖ	PN 6 Į PN 100
