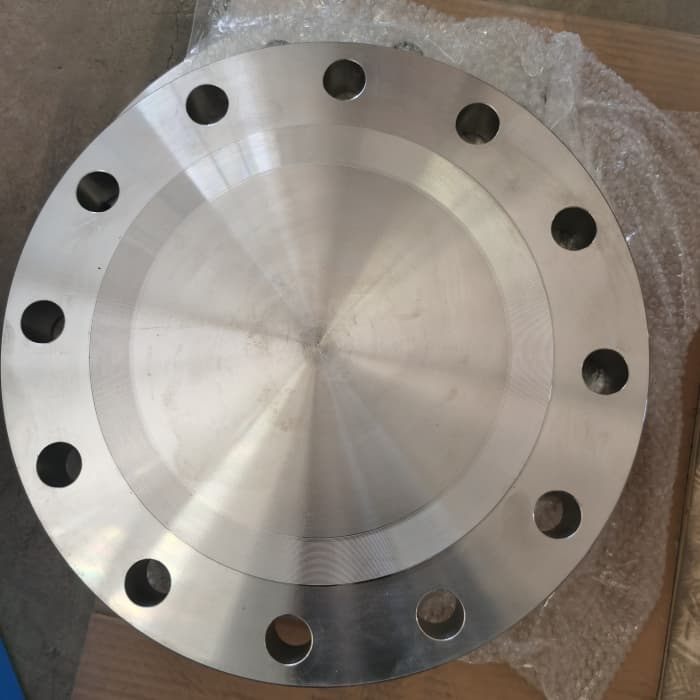

Nerūdijančio plieno žaliuzių flanšas
1. Tipas: SS aklieji flanšai
2. Dydis: 1/2"-48", DN10-DN4000
3. Klasė: 150#-2500#, PN6-PN100
4. Standartas: ASME, DIN, EN, JIS, BS
Zhengzhou Huitong Pipeline Equipment Co., Ltd. yra viena iš pirmaujančių nerūdijančio plieno aklųjų flanšų gamintojų ir tiekėjų Kinijoje. Nuoširdžiai kviečiame įsigyti mūsų nerūdijančio plieno žaliuzių flanšą. Mūsų gamykla taip pat priima individualius užsakymus. Prašome laisvai mėgautis mūsų konkurencinga kaina ir puikiu aptarnavimu.
Nerūdijančio plieno žaliuzių flanšas Kaina 2026|Dydžiai, specifikacijos ir pagrindinis tiekėjas
Nerūdijančio plieno žaliuzių flanšasyra tvirtas flanšas, naudojamas vamzdynų sistemų galams sandarinti. Nerūdijančio plieno aklųjų flanšo kaina 2026 m. paprastai yra tarp3 USD ir 6,5 USD už kg. Jis plačiai naudojamas naftos ir dujų, cheminio apdorojimo, jūros vandens sistemose ir slėginių indų srityse.
BLRF flanšas yra pakeltas{0}}veido aklas flanšas. ASME B16.5 aklųjų flanšų skersmuo yra nuo ½ colio iki 48 colių. Šis standartas apima slėgio klases nuo 150 iki 2500. Mūsų tiekėjai siūlo 304, 304L, 316, 316L, 321, 317L, 347, 904L, 254SMO, duplex 5, nerūdijančio plieno 2205, nerūdijančio plieno 2205 super 220 2 klasės 316, 316L, 316, 316L, 321, 317L, 347, 904L ir 2200 nerūdijančio plieno 2500 klasės.
Nerūdijančio plieno žaliuzių flanšo kainoraštis
| Medžiagos klasė | Dydžių diapazonas | Slėgio klasė | Numatoma kaina (USD už gabalą) | Kaina už kg |
| SS304 aklas flanšas | 1/2"–4" | 150 klasė | $12–$45 | 3,0–4,5 USD/kg |
| SS316L aklas flanšas | 2"–8" | 150–300 klasė | $35–$135 | 4,5–6,5 USD/kg |
| SS321 aklas flanšas | 2"–12" | 300 klasė | $45–$180 | 5,0–7,0 USD/kg |
| Dvipusis 2205 aklas flanšas | 1"–24" | 150–600 klasė | $60–$450 | 6,5–9,5 USD/kg |
| Super Duplex 2507 aklas flanšas | 1"–24" | 300–2500 klasė | $120–$850 | 9–15 USD/kg |
Praneškite man reikalingų flanšų tipą, dydį ir kiekį, ir aš jums pateiksiu anemokama citatadabar!
„Zhengzhou Huitong Pipeline Equipment Co., Ltd.“ sertifikatai:
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI (teigiamas medžiagos identifikavimas)
✅Ultragarsinis testavimas (per ASME VIII)
✅Trečiosios{0}}šalies patikra (SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
ASTM A182 SS aklųjų flanšų specifikacija
| Standartinis | ASTM A182|ASME AS 182 |
| Specifikacijos | ASME B16.5|ANSI B16.5|ASME B16.47|DIN 2527 |
| Dydžių diapazonai | 1/2 colio iki 48 colių|NPS 26 (DN 650) – NPS 60 (DN 1500) |
| Standartai | ASME|BS|DIN|ANSI|GOST|LT Flanšai |
| JIS standartai | 5 K, 10K, 16K, 20 K, 30K, 40K, 63 K |
| Slėgio klasės | Cl 150, Cl 300, Cl. 400, 600, Class 900, Cl 1500 ir 2500 |
| Įvertinimai | 304, 304L, 316, 316L, 321, 317L, 347, 904L, 254SMO, dvipusis 2205 ir SDSS 2507 |
| Sandarinimo paviršius | RF, FF, RTJ |
ASME B16.5150 klasės aklųjų vamzdžių flanšo dydžiai ir svoris
| NPS | DN | FLANTAS OD A | Flanšo storis D | BIND FLANGE (kg) |
| (colių) | (mm) | (milimetrais) | (milimetrais) | |
| 1/2 | 15 | 88.9 | 11.2 | 0.4 |
| 3/4 | 20 | 98.6 | 12.7 | 0.6 |
| 1 | 25 | 108 | 14.2 | 0.9 |
| 1 1/ 4 | 32 | 117.3 | 15.7 | 1.2 |
| 1 1/ 2 | 40 | 127 | 17.5 | 1.5 |
| 2 | 50 | 152.4 | 19.1 | 2.4 |
| 2 1/ 2 | 65 | 177.8 | 22.4 | 3.9 |
| 3 | 80 | 190.5 | 23.9 | 4.9 |
| 3 1/ 2 | 90 | 215.9 | 23.9 | 6.2 |
| 4 | 100 | 228.6 | 23.9 | 7 |
| 5 | 125 | 254 | 23.9 | 8.6 |
| 6 | 150 | 279.4 | 25.4 | 11.3 |
| 8 | 200 | 342.9 | 28.4 | 19.6 |
| 10 | 250 | 406.4 | 30.2 | 28.6 |
| 12 | 300 | 482.6 | 31.8 | 43.2 |
| 14 | 350 | 533.4 | 35.1 | 58.1 |
| 16 | 400 | 596.9 | 36.6 | 76.1 |
| 18 | 450 | 635 | 39.6 | 93.7 |
| 20 | 500 | 698.5 | 42.9 | 122 |
| 24 | 600 | 812.8 | 47.8 | 185 |
Flanšo matmenų duomenys gaunami išASME B16.5.
ANSI B16.5 plieno žaliuzių flanšo slėgio normos
| Dydžiai | 150 # | 300 # | 600 # | 900 # | 1500 # | 2500 # | ||||||||||||
| WN | TAIP | BLD | WN | TAIP | BLD | WN | TAIP | BLD | WN | TAIP | BLD | WN | TAIP | BLD | WN | TAIP | BLD | |
| 1/2" | 2 | 1 | 1 | 2 | 1 | 1 | 2 | 2 | 2 | – | 5 | 4 | 4 | 7 | 7 | 7 | ||
| 3/4" | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 3 | 3 | 6 | 5 | 6 | 8 | 8 | 8 | |||
| 1" | 3 | 2 | 2 | 4 | 3 | 3 | 4 | 4 | 4 | 9 | 8 | 8 | 12 | 11 | 11 | |||
| 1 1/2" | 4 | 3 | 3 | 7 | 6 | 6 | 8 | 7 | 8 | 13 | 12 | 13 | 25 | 22 | 23 | |||
| 2" | 6 | 5 | 5 | 9 | 7 | 8 | 12 | 9 | 10 | 25 | 25 | 25 | 42 | 37 | 39 | |||
| 2 1/2" | 8 | 7 | 7 | 12 | 10 | 12 | 18 | 13 | 15 | 36 | 36 | 35 | 52 | 55 | 56 | |||
| 3" | 10 | 8 | 9 | 15 | 13 | 16 | 23 | 16 | 20 | 31 | 26 | 29 | 48 | 48 | 48 | 94 | 83 | 86 |
| 4" | 15 | 13 | 17 | 25 | 22 | 27 | 42 | 37 | 41 | 53 | 53 | 54 | 73 | 73 | 73 | 145 | 125 | 130 |
| 5" | 19 | 15 | 20 | 32 | 28 | 35 | 68 | 63 | 68 | 86 | 83 | 87 | 130 | 130 | 140 | 245 | 210 | 225 |
| 6" | 24 | 19 | 26 | 42 | 39 | 50 | 81 | 80 | 86 | 110 | 110 | 115 | 165 | 165 | 160 | 380 | 325 | 345 |
| 8" | 39 | 30 | 45 | 67 | 58 | 81 | 120 | 115 | 140 | 175 | 170 | 200 | 275 | 260 | 300 | 580 | 485 | 530 |
| 10" | 52 | 43 | 70 | 91 | 81 | 124 | 190 | 170 | 230 | 260 | 245 | 290 | 455 | 435 | 510 | 1075 | 930 | 1025 |
| 12" | 80 | 64 | 110 | 140 | 115 | 185 | 225 | 200 | 295 | 325 | 325 | 415 | 690 | 580 | 690 | 1525 | 1100 | 1300 |
| 14" | 110 | 90 | 140 | 180 | 165 | 250 | 280 | 230 | 355 | 400 | 400 | 520 | 940 | NA | 975 | NA | NA | NA |
| 16" | 140 | 98 | 180 | 250 | 190 | 295 | 390 | 330 | 495 | 495 | 425 | 600 | 1250 | – | 1300 | – | – | – |
| 18" | 150 | 130 | 220 | 320 | 250 | 395 | 475 | 400 | 630 | 680 | 600 | 850 | 1625 | – | 1750 | – | – | – |
| 20" | 180 | 165 | 285 | 400 | 315 | 505 | 590 | 510 | 810 | 830 | 730 | 1075 | 2050 | – | 2225 | – | – | – |
| 22" | 225 | 185 | 355 | 465 | 370 | 640 | 720 | 590 | 1000 | – | – | – | – | – | – | – | – | – |
| 24" | 260 | 220 | 430 | 580 | 475 | 790 | 830 | 730 | 1250 | 1500 | 1400 | 2025 | 3325 | – | 3625 | – | – | – |
ANSI B16.47 Series B Class 300 didelio-skersmens flanšų matmenys
| Vamzdis | Minimalus Storis Flanšas, tf [Pastaba (1)] |
Hub duomenys | Pakeltas Veidas |
Gręžimas | Spindulys | Ilgis Varžtai, L [Pastabos (4), (5)] Smeigių varžtai |
|||||||
| Nominalus Vamzdis Dydis |
OD of Flanšas, O |
Suvirinti Kaklas Flanšas |
Aklas Flanšas |
Ilgis Per Hubas, Y |
Skersmuo iš Centras, X [Pastaba (2)] |
Hub Skersmuo Viršutinė, A [Pastaba (3)] |
Pakeltas Veidas Skersmuo, R |
Skersmuo iš Bolto Apskritimas |
Nr. iš Varžtas Skylės |
Skersmuo iš Bolto skylė, in. |
Skersmuo iš Varžtas, in. |
Minimalus Filė Spindulys, r1 |
Pakeltas Veidas 1,6 mm |
| 26 | 867 | 87.4 | 87.4 | 143 | 702 | 665.2 | 737 | 803.1 | 32 | 1 3∕8 | 1 1∕4 | 14 | 270 |
| 28 | 921 | 87.4 | 87.4 | 148 | 756 | 716 | 787 | 857.2 | 36 | 1 3∕8 | 1 1∕4 | 14 | 270 |
| 30 | 991 | 92.2 | 92.2 | 156 | 813 | 768.4 | 845 | 920.8 | 36 | 1 1∕2 | 1 3∕8 | 14 | 285 |
| 32 | 1 054 | 101.6 | 101.6 | 167 | 864 | 819.2 | 902 | 977.9 | 32 | 1 5∕8 | 1 1∕2 | 16 | 310 |
| 34 | 1 108 | 101.6 | 101.6 | 171 | 917 | 870 | 952 | 1 031.7 | 36 | 1 5∕8 | 1 1∕2 | 16 | 310 |
| 36 | 1 171 | 101.6 | 101.6 | 179 | 965 | 920.8 | 1 010 | 1 089.2 | 32 | 1 3∕4 | 1 5∕8 | 16 | 320 |
| 38 | 1 222 | 109.5 | 109.5 | 190 | 1 016 | 971.6 | 1 060 | 1 140.0 | 36 | 1 3∕4 | 1 5∕8 | 16 | 335 |
| 40 | 1 273 | 114.3 | 114.3 | 197 | 1 067 | 1 022.4 | 1 115 | 1 190.8 | 40 | 1 3∕4 | 1 5∕8 | 16 | 345 |
| 42 | 1 334 | 117.6 | 117.6 | 203 | 1 118 | 1 074.7 | 1 168 | 1 244.6 | 36 | 1 7∕8 | 1 3∕4 | 16 | 355 |
| 44 | 1 384 | 125.5 | 125.5 | 213 | 1 173 | 1 125.5 | 1 219 | 1 295.4 | 40 | 1 7∕8 | 1 3∕4 | 16 | 370 |
| 46 | 1 460 | 127 | 128.5 | 221 | 1 229 | 1 176.3 | 1 270 | 1 365.2 | 36 | 2 | 1 7∕8 | 16 | 380 |
| 48 | 1 511 | 127 | 133.4 | 222 | 1 278 | 1 227.1 | 1 327 | 1 416.0 | 40 | 2 | 1 7∕8 | 16 | 380 |
| 50 | 1 562 | 136.7 | 138.2 | 233 | 1 330 | 1 277.9 | 1 378 | 1 466.8 | 44 | 2 | 1 7∕8 | 16 | 400 |
| 52 | 1 613 | 141.2 | 142.5 | 241 | 1 383 | 1 328.7 | 1 429 | 1 517.6 | 48 | 2 | 1 7∕8 | 16 | 410 |
| 54 | 1 673 | 135.1 | 147.6 | 238 | 1 435 | 1 379.5 | 1 480 | 1 577.8 | 48 | 2 | 1 7∕8 | 16 | 400 |
| 56 | 1 765 | 152.4 | 155.4 | 267 | 1 494 | 1 430.3 | 1 537 | 1 651.0 | 36 | 2 3∕8 | 2 1∕4 | 17 | 450 |
| 58 | 1 827 | 152.4 | 160.3 | 273 | 1 548 | 1 481.1 | 1 594 | 1 713.0 | 40 | 2 3∕8 | 2 1∕4 | 17 | 450 |
| 60 | 1 878 | 149.4 | 165.1 | 270 | 1 599 | 1 531.9 | 1 651 | 1 763.8 | 40 | 2 3∕8 | 2 1∕4 | 17 | 450 |
Didelio-skersmens flanšo matmenų duomenys gaunami išASME B16.47.
Aklinas prieš slydimą{0}}On ir suvirintą kaklo flanšą
| Funkcija | Aklas flanšas | Slysti{0}}Ant flanšo | Suvirinimo kaklo flanšas |
| Pirminė funkcija | Vamzdžių galų sandarinimas | Vamzdžių sujungimas | Aukšto{0}}slėgio jungtys |
| Gręžimas | Nėra | Taip | Taip |
| Diegimo paprastumas | Lengvas (su varžtais) | Vidutinis | Sunkus (reikalingas suvirinimas) |
| Kaina | Žemas/vidutinis | Žemas | Aukštas |
Nerūdijančio plieno žaliuzės, skirtos naftos ir dujų pramonei
Naudojamas vamzdynų užbaigimui, slėginių indų uždarymui, naftos perdirbimo sistemoms ir atviroje jūroje esančioms platformoms.
Jūros vandens ir jūrų sistemos
Duplex ir Super Duplex aklieji flanšai užtikrina puikų atsparumą chlorido korozijai jūriniams vamzdynams ir gėlinimo sistemoms.
Cheminis apdorojimas
Plačiai naudojamas korozinių skysčių transportavimo sistemose, reaktoriuose, rūgščių tvarkymo vamzdynuose ir naftos chemijos gamyklose.
Galimas ASTM A182 SS aklas flanšas
HT PIPE yra gerai{0}}žinomas pardavėjas ir eksportuotojas. Mes esame anerūdijančio plieno flanšastiekėjas, turintis 15+ eksporto patirties. Flanšų tipai, kuriuos galime pasiūlyti:
- Suvirinimo kaklas / WN / WNRF flanšas
- Suvirinimo lizdas / SW / SWRF Flanšas
- Slydimo-jungė / SO / SORF flanšas
- Srieginiai flanšai
- Žaliuzės / BLRF flanšai
- Juostinės jungties flanšai
- Plokštės flanšas
- Angos flanšai
- Akinių žaliuzių flanšai
DUK:
1 klausimas: kokia yra nerūdijančio plieno žaliuzių flanšo kaina 2026 m.?
A: Nerūdijančio plieno aklųjų flanšų kainos paprastai svyruoja nuo 3 USD iki 6,5 USD / kg, atsižvelgiant į medžiagos klasę, dydį ir slėgio klasę. „Duplex“ ir „Super Duplex“ klasės yra brangesnės.
Kl.: Kaip pasirinkti tarp 304 ir 316 l akliesiems flanšams?
A: Bendroms vandens/oro sistemoms naudokite 304. Pasirinkite 316L, jei jūsų naudojimas yra susijęs su didele korozija arba chloridų (jūros vandens) poveikiu.
K: Ar akliniame flanše yra varžtai ir tarpikliai?
A: Paprastai ne. Flanšai parduodami kaip atskiri komponentai. Aukšto slėgio sandarikliams rekomenduojame įsigyti atitinkamus spiralinius tarpiklius.
Kl .: Ar galite pritaikyti akluosius flanšus didelio skersmens vamzdžiams?
A: Taip, mes specializuojamės ASME B16.47 serijos aklųjų flanšų gamyboje dideliems infrastruktūros projektams.
Kl .: Kodėl 600 # flanšo kaina yra žymiai didesnė nei 150 #?
A: Aukštesnėms slėgio klasėms reikia storesnių plieno plokščių ir tvirtesnių kalimo procesų, kad būtų užtikrintas saugumas esant dideliam slėgiui.
K: Ar jūsų flanšų slėgis išbandytas?
A: Taip, prieš išsiunčiant visiems mūsų nerūdijančio plieno žaliuzių flanšams atliekamas griežtas hidrostatinis ir neardomasis{0}}bandymas (NDT).
Kl .: Kiek trunka jūsų pristatymo laikas?
Klausimas: Ar yra pavyzdžių paslauga?
Kl .: koks yra minimalus užsakymo kiekis?
K: Kaip supakuoti produktus?
K: Eksportuojamos šalys
Kl .: Ar galime aplankyti jūsų gamyklą?
A: Žinoma, jūs visada laukiami!
Kl .: Ar gerai pažymėti savo logotipą ant gaminių?
A: Taip. Mes esame OEM ir ODM, palaikymas pritaikytas
Nerūdijančio plieno aklųjų flanšų tiekėjas
Kaip profesionalus Kinijos nerūdijančio plieno aklųjų flanšų tiekėjas, mes tiekiame ASTM A182 nerūdijančio plieno flanšus su visomis specifikacijomis ir konkurencingomis kainomis. Mūsų gamykloje yra daug SS304, SS316L, Duplex 2205 ir Super Duplex 2507 aklųjų flanšų atsargų.
Mes palaikome:
- Greitas pristatymas visame pasaulyje
- Individualūs flanšo matmenys
- OEM ir ODM paslauga
- Trečiosios šalies{0}}patikrinimas
- Nemokami standartinių dydžių pavyzdžiai
